Software pro přípravu 3D tisku

12. 2. 2019

Vymodelovaný díl musíme zkontrolovat a popřípadě opravit vyexportovaný *.stl soubor, dodělat podpory a rozmístit vzorky na platformu. Je možno využít software dodávaný společně s tiskárnou nebo využít software třetích stran. Softwarů existuje celá řada. Já vám představím vám softwary, se kterými mám nějaké zkušenosti.

Materialise Magics

Začneme placeným programem, který je asi největší špičkou ve svém oboru. Materialise Magics je inteligentní, všestranný software pro přípravu dat pro 3D tisk i aditivní výrobu s intuitivním uživatelským rozhraním, které si můžete přizpůsobit vlastním potřebám. Tento špičkový software vás efektivně provede každým krokem vaší cesty při aditivní výrobě (AV) nebo při práci s 3D tiskem. Lze importovat soubory VRML (*.wrl, *.vrml, *.x3dv), Rhino (*.3dm), Sketchup (*.skp), OBJ (*.obj), 3DS (*.3ds, *.prj), PLY (*.ply, *.zcp), ZPR (*.zpr), FBX (*.fbx), COLLADA (*.dae), X3D (.x3d), 3MF (*.3mf), DXF (*.dxf), STL (*.stl).

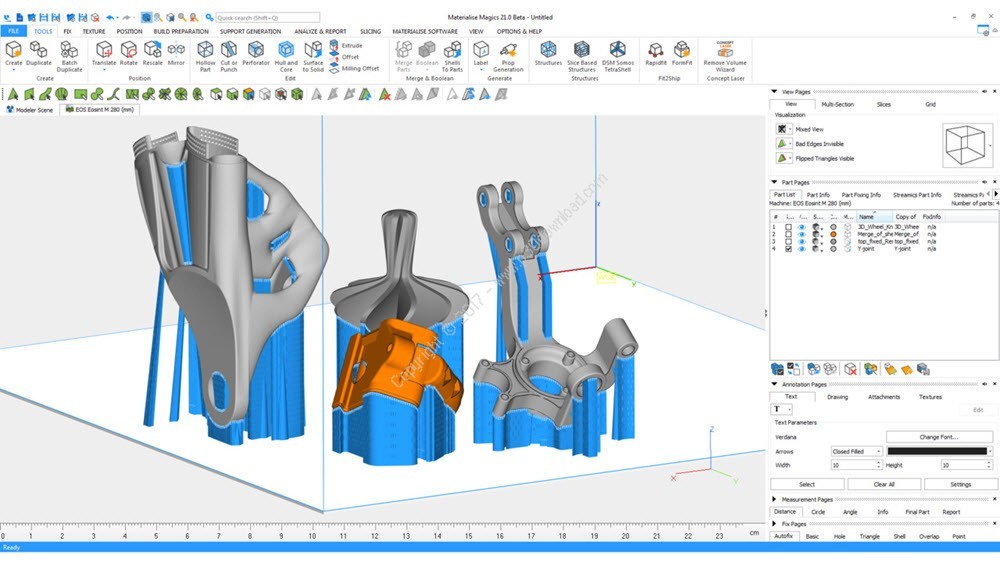

Ukázka prostředí SW Magics

Vybrané funkce:

  • Vytvoření/vložení dílu – červeně, co je pod platformou, šedivé na platformě -> nutno posunout pomocí translate – ruční/SW
  • Rotace – rotation -> ruční otáčení nebo SW; možnost kopie natočeného dílu
  • Rescale – zmenšení/zvětšení dílu v libovolné ose
  • Díl musí být vybraný – značí bílá tečka
  • Zrcadlení součásti – méně používané
  • Duplicate – pattern, při větším počtu vzorky zorganizovat tak, aby byly na platformě
  • Hollow part – vytvoření skořepiny
  • Perforator – díry – rovné, šikmé, kuželové
  • Cut or punch – rozdělení součásti, možnost dělat „zámky“ aby na sebe díly pasovali
  • Extrude – lze „vytáhnout“ plochy, triangly, polygon, obdélník…
  • Milling offset – přídavky na obrábění
  • Fillet – zaoblení
  • Kontrola modelu – Fix -> Fix Wizard -> diagnostics

Když vidíme chybu rovnou -> fix holes

  • Textura modelu – texture
  • Automatic placement – ekonomické využití platformy při větším počtu tištěných dílů
  • Position; top/bottom plane – otáčení na určitou plochu
  • Analyze and report – detektor kolize – díly přes sebe….
    • Wall thickness analyses – detekce tenkých stěn
    • Build risk – kde budou problémy při tisku
    • Building time – vypočítání z programu
  • Volume estamination – objem tělesa
  • Novinka oproti předchozích verzí je 3D PDF
  • Material cost – kalkulace ceny tisku
  • Tree support – podpory ve tvaru stromu, vyskytují se hlavně u plastů, u tiskárny EOS, která využívá metodu DMLS by zadrhávali o pravítko.

Ultimaker Cura

Cura dokonale propojuje hardware, software a materiály pro nejlepší možnou kvalitu 3D tisku. A to nejlepší: je zcela zdarma! Cura pomůže připravit Váš model pro 3D tisk. Ideální nástroj pro začátečníky, díky kterému okamžitě produkují skvělé výsledky. V expertním módu lze nastavit přes 200 vlastností ovlivňujících výsledek tisku. Díky open–source vývoji a široké komunitě uživatelů se Cura neustále zdokonaluje. Model Cura rozřízne do vrstev a vytvoří g-kód specifický pro tiskárnu. Po dokončení může být g-kód odeslán na tiskárnu pro výrobu fyzického objektu.

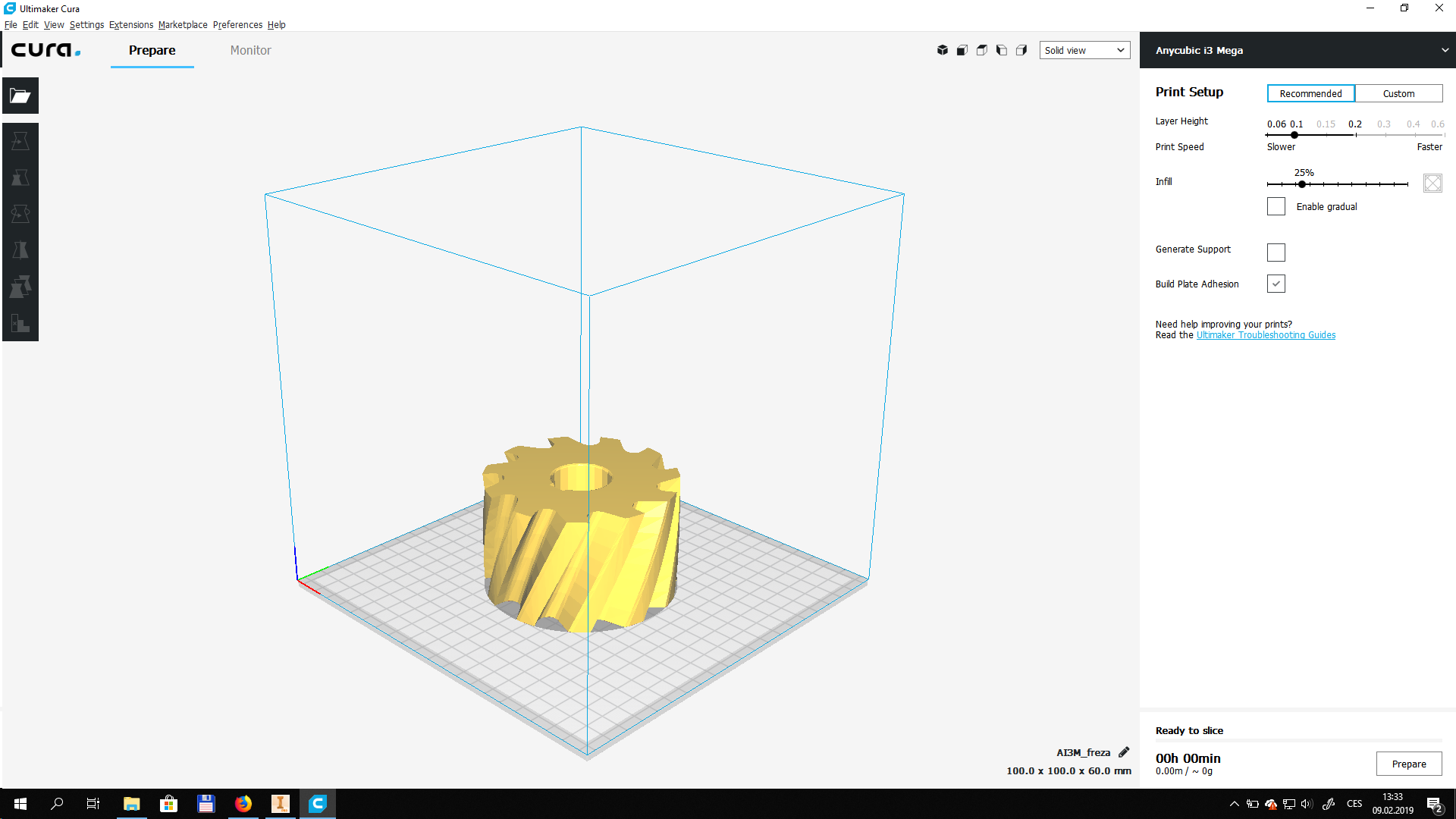

Ukázka prostředí Cura

Verze 3.0 představila možnosti pluginu. Uživatelé mohou vytvářet vlastní pluginy nebo používat komerčně dostupné pluginy. Pluginy zjednodušují pracovní postupy pro uživatele tím, že jim umožňují rychle provádět úlohy, jako je například otevření souboru z nabídky nebo export souboru z aplikace. Současné pluginy zahrnují například SolidWorks, Siemens NX či Inventor. Je pravda, že Inventor má v záložce "Systémové prostředí" možnost přípravy modelu pro 3D tisk, ale nemám s tím zkušenosti. Pokud bystě někdo měl, klidně se ozvěte. :)
